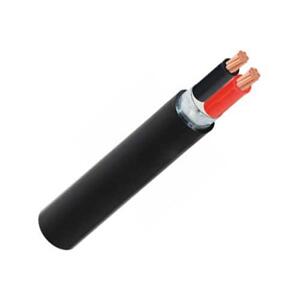

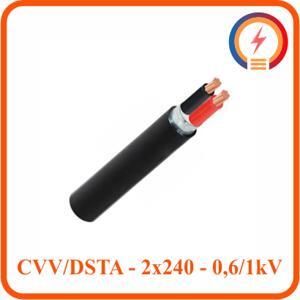

Cáp điện lực hạ thế có giáp bảo vệ 2 lõi 0.6/1kV CADIVI CV CVV/DSTA-2×240

MÔ TẢ SẢN PHẨM

Cáp điện lực hạ thế có giáp bảo vệ 2 lõi, ruột đồng, cách điện PVC, giáp băng nhôm bảo vệ, vỏ PVC

Cáp CVV/DATA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0.6/1 kV, lắp đặt cố định

Tiêu chuẩn áp dụng: TCVN 5935-1

NHẬN BIẾT LÕI CÁP CADIVI CVV

Bằng màu cách điện hoặc vạch màu:

•  Bằng màu cách điện: Màu đỏ – vàng – xanh dương – đen (trung tính) – xanh lục & vàng (TER).
• Bằng vạch màu trên cách điện màu trắng: Màu đỏ – vàng – xanh dương – không vạch (trung tính) – xanh lục (TER).
• Hoặc theo yêu cầu khách hàng.

ĐẶC TÍNH KỸ THUẬT CÁP CADIVI CVV

• Cấp điện áp U0/U: 0.6/1 kV
• Điện áp thử: 3.5 kV (5 phút).
• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là: 160°C.

  Chiều dày cách điện danh nghĩa	2.2 mm
  Chiều dày băng thép danh nghĩa	0.5 mm
  Chiều dày vỏ danh nghĩa	2.6 mm
  Đường kính tổng gần đúng	54.9 mm
  Khối lượng cáp gần đúng	6961 kg/km
  Ruột dẫn
  Tiết diện danh nghĩa	240 mm²
  Kết cấu	CC (Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor)
  Đường kính ruột dẫn gần đúng	18.03 mm
  Điện trở DC tối đa ở 20°C	0.0754 Ω/km
