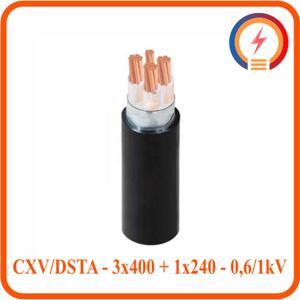

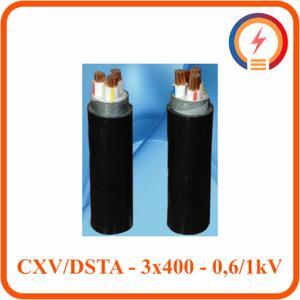

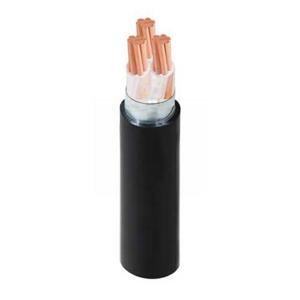

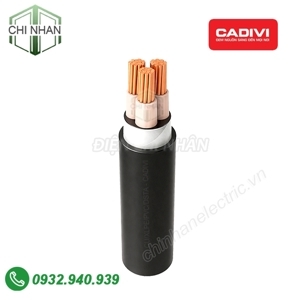

Cáp điện lực hạ thế có giáp bảo vệ 3 lõi 0.6/1kV CADIVI CV CXV/DSTA-3×400

MÔ TẢ SẢN PHẨM

Cáp điện lực 3 lõi pha + 1 lõi đất 0.6/1kV CADIVI

• Part Number: 56002317
• Cáp điện lực hạ thế có giáp bảo vệ 4 lõi, ruột đồng, cách điện XLPE, giáp băng nhôm bảo vệ, vỏ PVC.
• Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

ĐẶC TÍNH KĨ THUẬT

• Cấp điện áp U0/U: 0.6/1 kV.Điện áp thử: 3.5 kV (5 phút).
• Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C.
• Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C.

  Model	CXV/DSTA-3×400+1×240
  Tiết diện danh nghĩa	3×400+1×240 mm²
  Chiều dày băng thép danh nghĩa	0.5 mm
  Chiều dày vỏ danh nghĩa	3.2 mm
  Đường kính tổng gần đúng	74.7mm
  Khối lượng cáp gần đúng	16497 kg/km
  Lõi pha
  Tiết diện danh nghĩa	400 mm²
  Kết cấu	CC (Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor)
  Đường kính ruột dẫn gần đúng	23.20 mm
  Chiều dày cách điện danh nghĩa	2.0 mm
  Điện trở DC tối đa ở 20°C	0.047 Ω/km
  Lõi trung tính
  Tiết diện danh nghĩa	240 mm²
  Kết cấu	CC (Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor)
  Đường kính ruột dẫn gần đúng	18.03 mm
  Chiều dày cách điện danh nghĩa	1.7 mm
  Điện trở DC tối đa ở 20°C	0.0754 Ω/km
