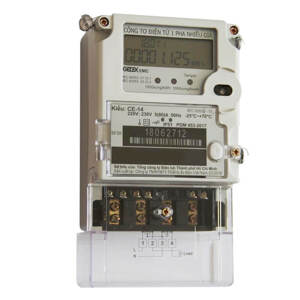

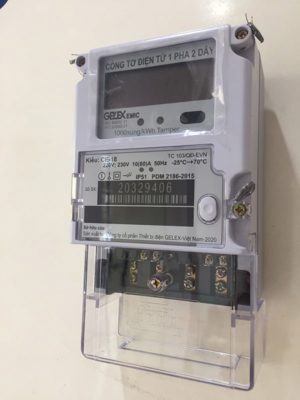

Công tơ điện tử 1 pha nhiều giá Gelex Emic CE-14

Cấu tạo công tơ điện tử 1 pha 3 giá EMIC CTD CE-14:

1. Đế công tơ bằng nhựa PC có cơ tính cao, chịu va đập mạnh, chống cháy, không chứa thành phần nguy hiểm, ô nhiễm.
2. Ổ đấu dây bằng nhựa Bakelit hoặc PC kháng cháy, không chứa các thành phần nguy hiểm, ô nhiễm, chứa các đầu nối dây điện áp và dòng điện bằng đồng khối mạ Niken màu trắng sáng, có các vít bắt dây dẫn điện, đảm bảo tiếp xúc tốt và không bị gỉ. Các đầu nối dây được bố trí liền kề, mỗi đầu nối mạch dòng có 2 vít định vị.
3. Nắp công tơ bằng nhựa PC kháng cháy, vùng cửa sổ hiển thị là nhựa PC trong suốt, chịu va đập mạnh, chịu nhiệt độ cao, chịu tia cực tím, không chứa thành phần nguy hiểm, ô nhiễm.. Trên nắp có phím bấm điều khiển, cổng giao tiếp quang học và các vị trí vít kẹp chì niêm phong.
4. Nắp che ổ đấu dây bằng nhựa PC kháng cháy, đảm bảo che kín đầu nối và cáp đấu, chịu va đập, không chứa thành phần nguy hiểm, ô nhiễm. Sơ đồ đấu dây công tơ được in phía trong nắp che ổ đấu dây. Trên nắp che ổ đấu dây có 1 vít kẹp chì niêm phong.
5. Bo mạch điện tử của công tơ được thiết kế trên cơ sở các linh kiện chuyên dụng của các hãng nổi tiếng trên thế giới. Mạch điện nhỏ gọn, làm việc tin cậy, đơn giản trong sửa chữa và bảo trì với công nghệ hàn dán bề mặt SMT (ngoại trừ một số linh kiện bắt buộc phải hàn chân cắm xuyên lỗ). Mạch điện được gia công hàn dán và kiểm tra hiệu chỉnh trên dây chuyền công nghệ hiện đại của Tây Âu và Nhật Bản. Bo mạch sau khi chế tạo xong được sơn phủ bề mặt để nhiệt đới hoá, đảm bảo hoạt động tốt trong điều kiện độ ẩm của không khí tới 95%. Sau đó được lắp chặt vào đế công tơ bằng các chốt định vị, đảm bảo không bị lung lay, xô lệch khi vận chuyển. Trên bo mạch có bố trí cổng RS-485 cho việc truyền thông và các đầu xung kiểm hữu công và vô công, xung thời gian.
6. Màn hình hiển thị LCD của công tơ là loại màn hình tinh thể lỏng, có kích thước lớn, có khả năng hiển thị nhiều thông số, chịu được nhiệt độ cao tới 700C và tia cực tím phù hợp với điều kiện nhiệt đới hoá và thời tiết Việt Nam, phù hợp với điều kiện hoạt động, vận chuyển lưu kho của công tơ. Hiển thị được các số từ “0” đến “9”.Hiển thị 8 chữ số, số chữ số thập phân lập trình được. Đơn vị hiển thị điện năng kWh, kVArh, MWh, MVArh. Màn hình chứa các ký tự cảnh bảo riêng như: biểu giá kích hoạt, cảnh báo pin, cảnh báo mở nắp, lỗi phần cứng….Khi có lỗi phần cứng, LCD hiển thị “ERROR”.
7. Module truyền thông mở rộng: Công tơ có ngăn cắm hỗ trợ cho module RF-Mesh, PLC (có thể tháo rời) để phục vụ trong việc kết nối với DCU trong hệ thông thu thập dữ liệu tự động AMR. Các module này giao tiếp với công tơ qua cổng giao tiếp thông tin dạng UART.
8. Pin: Công tơ sử dụng Pin Lithium có tuổi thọ 10 năm trong điều kiện làm việc liên tục trên lưới điện và ít nhất 2 năm bảo quản công tơ trong kho.
9. Các chỉ thị:Công tơ có các đèn LED nằm ở mặt trước để chỉ thị các thông tin như sau: Báo xung kWh, dùng cho mục đích kiểm chuẩn sai số theo IEC 62052-11, IEC62053-31. Báo hiệu khi xảy ra sự can thiệp trái phép vào công tơ nhằm mục đích ăn trộm điện (với loại công tơ có 2 cơ cấu đo), ngược chiều công suất.
10. Cơ cấu đo và cảnh báo gian lận điện: Công tơ 1 pha nhiều giá CE-14 có 2 kênh đo, trong đó kênh đo 1 (Shunt điện trở
11. lắp ở mạch dây điện áp pha) là kênh đo lường và tích lũy điện năng tiêu thụ của phụ tải và phát xung đèn LED Imp (kWh), kênh đo 2 (CT lắp ở mạch dây trung tính) chỉ dùng để phát hiện và cảnh báo các sự kiện Tamper của công tơ mà không đo đếm, tích lũy điện năng tiêu thụ của phụ tải. Khi có sự kiện Tamper, công tơ bắt đầu phát hiện và kiểm tra liên tục trong 1 phút(khả trình). Nếu sau 1 phút, sự kiện Tamper vẫn duy trì, công tơ sẽ cảnh báo bằng việc phát sáng đèn LED Tamper trên bề mặt công tơ. Khi sự kiện Tamper không duy trì thì công tơ sẽ tắt cảnh báo LED ngay lập tức. Các sự kiện Tamper mà công tơ có khả năng phát hiện và ghi nhận (nối tắt mạch dòng, tải nối đất, đảo chiều dòng điện …) được mô tả chi tiết trong “Giấy chứng nhận kết quả đo, thử nghiệm” của Viện đo lường Việt Nam cấp cho sản phẩm công tơ điện tử CE-14.
