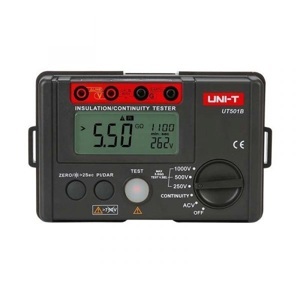

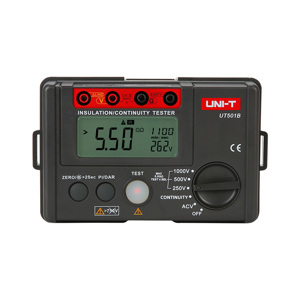

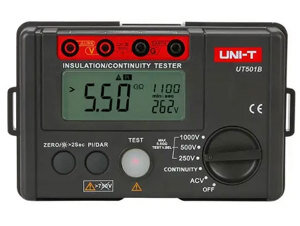

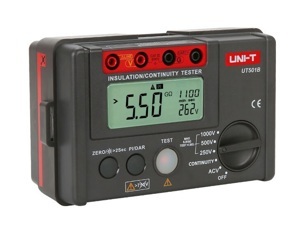

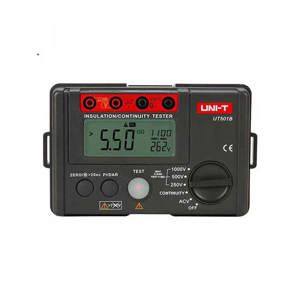

Máy đo điện trở cách điện UNI-T UT501B (1000V/5GΩ)

Ưu điểm nổi bật của máy đo điện trở cách điện UNI-T UT501B

Tính an toàn cao

 được thiết kế và sản xuất theo tiêu chuẩn IEC 61557: 61557-1:2007, 61557-2:2007, 61557-4:200 và cấp đo lường CAT III 600V.

Đa chức năng

Máy đo điện trở cách điện được trang bị các tính năng như đo PI/DAR, đo điện trở thấp, voltag đo điện tử, vol tự động tage.

Có màn hình LCD

Máy đo điện trở cách điện UT501B có màn hình LCD với đèn nền để làm việc ở những nơi tối, đèn đỏ để cảnh báo và chỉ báo pin yếu.

Kiểu dáng máy nhỏ gọn với trọng lượng chỉ 500g, kích thước là 150mm x 100mm x 71mm mang theo cực kỳ thuận tiện.

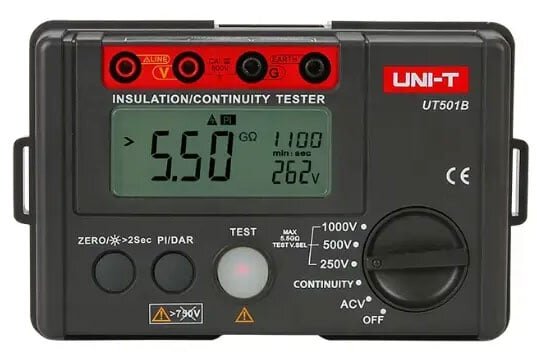

Máy đo điện trở cách điện UNI-T UT501B

Chỉ báo pin yếu

Máy đo điện trở cách điện dùng 6 pin 1.5V (LR6). Nếu chỉ báo pin yếu hiển thị ở góc trên bên trái của màn hình LCD, bạn cần thay pin để không làm gián đoạn quá trình đo.

Hướng dẫn sử dụng máy đo điện trở cách điện UNI-T UT501B

Trước khi sử dụng máy hãy kiểm tra, hãy đọc kỹ thông tin an toàn trong sách hướng dẫn. Khi đo vol caotage cần hết sức thận trọng để tránh bị điện giật.

Máy gồm các nút và núm xoay sau:

• Nút PI/DAR: Đo chỉ số phân cực/tỷ lệ hấp thụ điện môi.
• Nút ZERO/LIGHT: Bật/tắt đèn nền hoặc đặt lại màn hình về XNUMX khi đo điện trở thấp.
• Nút kiểm tra: Bật/tắt cách điện và đo điện trở thấp.
• Núm xoay được đặt thành AC V: Để đo AC voltage.
• Núm xoay đặt sang CONTINUITY: Để đo điện trở thấp.
• Núm xoay set 250V/500V/1000V: Để chọn test voltage để đo điện trở cách điện.

Chuẩn bị trước khi đo

Đo lường điện áp xoay chiều tage

• Đặt công tắc xoay thành ACV.
• Cắm dây đo màu đỏ vào giắc cắm "V" và dây đo màu đen vào giắc cắm "G".

Lưu ý: Không nhập voltage cao hơn 750 Vrms. Ngắt kết nối dây đo và mạch đã kiểm tra và tháo dây đo ra khỏi giắc cắm đầu vào sau khi hoàn thành phép đo.

Đo điện trở thấp với phương pháp nối dây như sau:

Trước khi đo điện trở cách điện, mạch cần đo phải được phóng điện hoàn toàn và cách ly hoàn toàn với mạch nguồn.

Cắm dây đo màu đỏ vào cổng EARTH, dây đo màu đen vào cổng G.

Kết nối kẹp cá sấu màu đỏ, đen hoặc đầu dò thử nghiệm với mạch được thử nghiệm. Với thiết bị được kết nối với mạch đã kiểm tra như mô tả ở trên, xoay công tắc xoay sang CONTINUITY, nhấn TEST, phép đo tính liên tục của mặt đất sẽ được tiến hành.

Đo điện trở cách điện

• Đặt công tắc xoay thành âm lượng thử nghiệm mong muốn tage (250V / 500V / 1000V).
• Kết nối dây đo màu đỏ với cực HI và dây đo màu đen với cực LO.
• Đặt hai dây đo lên đối tượng cần đo.
• Nhấn nút TEST để bắt đầu đo điện trở cách điện.

Đo điện trở thấp

• Đặt công tắc xoay thành CONTINUITY.
• Kết nối dây đo màu đỏ với giắc cắm V và dây đo màu đen với giắc cắm G.
• Nhấn nút ZERO/LIGHT để đặt lại màn hình về XNUMX nếu cần.
• Đặt hai dây đo lên đối tượng cần đo.
• Nhấn nút KIỂM TRA để bắt đầu đo điện trở thấp.

Đo PI/DAR

• Nhấn nút PI/DAR để chọn phép đo chỉ số phân cực/hệ số hấp thụ điện môi.
• Nhấn nút TEST để bắt đầu đo PI hoặc nhấn nút PI/DAR hai lần để chọn tham số DAR rồi nhấn TEST để bắt đầu đo DAR.

Thông số kỹ thuật khác của máy đo điện trở cách điện UNI-T UT501B

• Điện áp: 250 / 500 / 1.000V
• Dòng đoản mạch: < 2mA
• Chỉ số phân cực (PI)
• Tỷ số hấp thụ điện môi (DAR)
• Điện trở thấp: 200Ω
• Hiển thị đếm: 2000
• Tự động chọn dải
• Điện áp cao tức thời
• Chỉ báo pin yếu
• Quá tải tức thời
• Đèn báo
• Còi kêu
• Tự động tắt máy
• Màn hình: 70.6mm x 34mm
• Phụ kiện: Pin, dây đo, kẹp cá sấu, dây đeo
• Điều kiện làm việc: 0°C -  40°C, độ ẩm tương đối từ 85% trở xuống
• Điều kiện bảo quản: -20°C đến 60°C, độ ẩm tương đối từ 90% trở xuống. Độ cao: < 2.000m
• Mức tiêu thụ hiện tại: Khoảng 200mA (dưới đầu ra tối đa 2.500V) (khoảng 10mA trong điều kiện bình thường)

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
