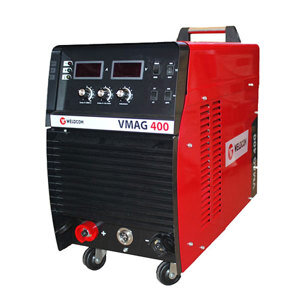

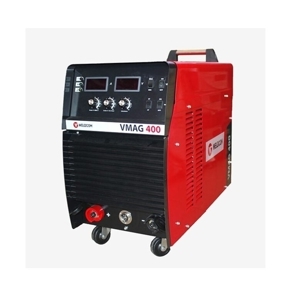

Máy hàn Mig Weldcom VMAG 400 có 2 chế độ hàn: hàn Mig và hàn MMA
Weldcom VMAG 400 phù hợp với đường kính dây hàn là 0.8mm - 1.2mm. Chu kỳ tải Imax 60% là 350A (Mig), 250A (MMA). Chu kỳ tải Imax 100% là 271A (Mig), 193.6A (MMA).
Máy hàn Mig sử dụng nguồn điện áp 3 pha AC 380V/50 - 60 Hz, công suất định mức là 13.8KVA sẽ cho hiệu suất làm việc tới 80%, hàn vật liệu nhôm, sắt nhanh chóng.

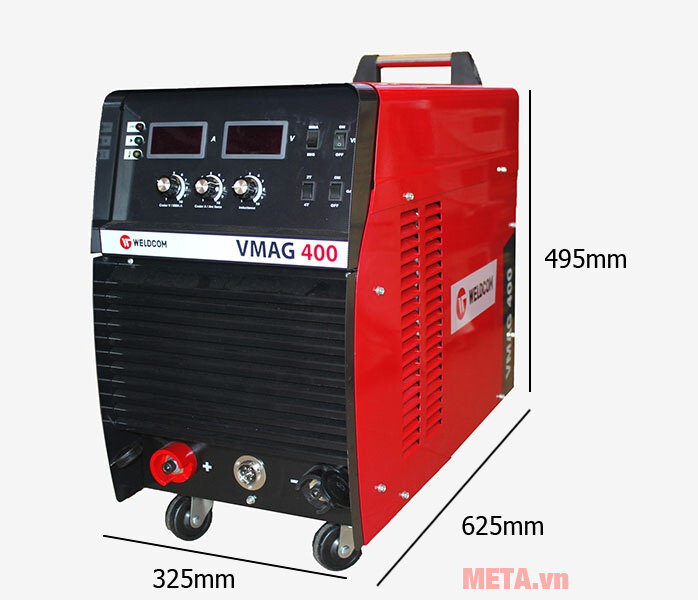

Kích thước máy hàn Mig
Phạm vi điều chỉnh dòng hàn ở chế độ hàn Mig là 40A - 350A. Phạm vi điều chỉnh dòng hàn ở chế độ hàn MMA là 10A - 250A. Máy hàn có trọng lượng 40kg, được trang bị bánh xe giúp di chuyển linh động hơn.

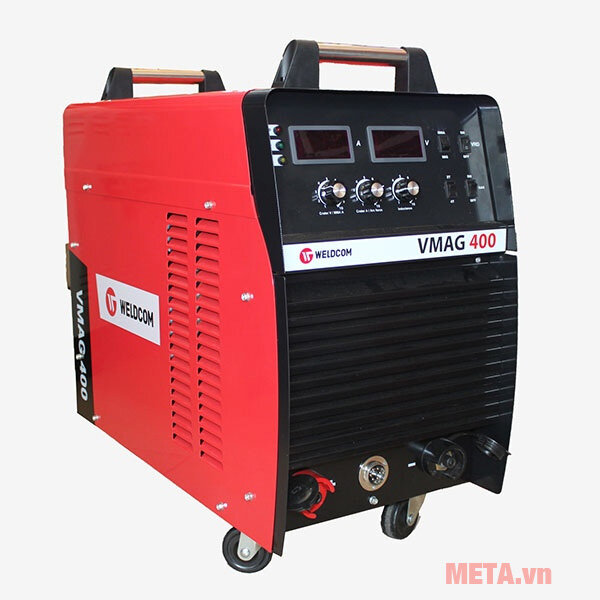

Máy có 2 chức năng: hàn Mig và hàn que MMA
Với thiết kế 2 trong 1 nên máy hàn Weldcom VMAG 400 được ứng dụng trong nhiều lĩnh vực khác nhau như hàn kết cấu thép, gia công cơ khí, xây lắp, đóng thùng ô tô...
Chu kì tải cao sẽ cùng công suất lớn sẽ cung cấp dòng hàn ổn định, độ ngấu cao, mối hàn đẹp. Có nguồn hàn được chuyển đổi từ điện áp AC cao của mạng lưới nguồn thành điện áp thấp theo công nghệ IGBT.
Máy hàn que còn được ứng dụng thêm công nghệ inverter (IGBT) nên sử dụng sẽ tiết kiệm điện năng. Mặt sau máy hàn có trang bị quạt tản nhiệt với 6 cánh cho hiệu quả làm mát động cơ cực tốt.
Ngoài ra mặt sau máy hàn đa năng còn thiết kế thêm cầu giao đóng ngắt điện nhanh chóng.

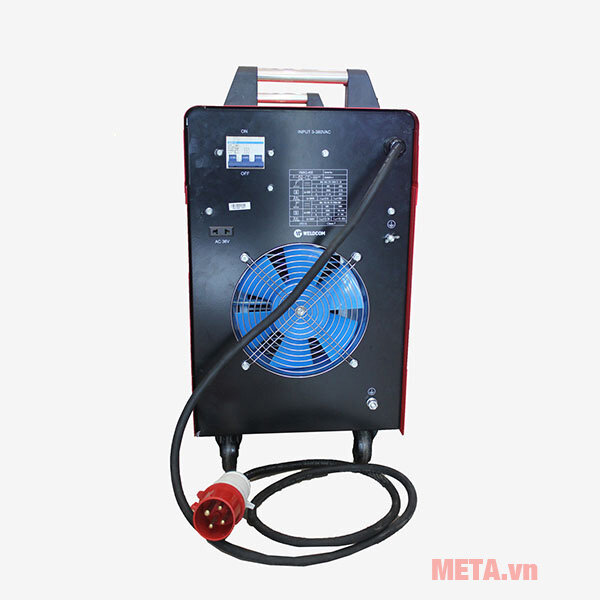

Mặt sau của máy hàn
Máy hàn Mig Weldcom VMAG 400 bao gồm các phụ kiện:
- Đầu cấp dây có dây 10m
- Súng hàn Mig P350 dài 3m
- Đồng hồ CO2
- Kẹp mass có dây 2m
Cấu tạo của máy hàn Mig Weldcom VMAG 400
Bảng điều khiển phía trước:
- Đèn báo giảm áp (VRD)
- Đèn báo nguồn
- Đèn báo báo bảo vệ
- Màn hình hiển thị dòng
- Điều chỉnh đầu dây cáp MMA
- Điều chỉnh áp lực hồ quang V/ARC
- Điều chỉnh điện cảm
- Đầu ra cực dương
- Ổ cắm chân không 6 chân
- Đầu ra cực âm
- Lựa chọn thiết bị giảm áp (VRD)
- Lựa chọn chế độ hàn
- Kiểm tra khí
- Công tắc 2T/4T
- Màn hình hiển thị điện áp
Bảng điều khiển phía sau:
- Công tắc nguồn 3 pha
- Ổ cắm 36V AC
- Quạt tản nhiệt
- Hộp nối cáp nguồn
- Đầu nối tiếp đất cho nguồn
- Đầu nối tiếp đất cho máy
Hướng dẫn lắp đặt máy hàn Mig Weldcom VMAG 400 đúng cách
Nguồn hàn và hộp nối cáp nguồn:
- Cần tắt công tắc và không được để tay ướt khi kết nối máy hàn với nguồn điện.
- Nối 1 đầu cáp (3 pha 380V) vào lưới điện và đảm bảo kết nối chặt chẽ.
- Nối đầu cáp còn lại vào hộp nối cáp nguồn (3 pha 380V) hoặc bộ ngắt mạch hoặc bộ bảo vệ rò rỉ.
- Sử dụng vật cách điện để bọc bộ phận dẫn trần có thể chạm vào những bộ phân khác.
- Sử dụng dây 14mm2 để nối vỏ máy với đất.
Nối cáp giữa nguồn hàn với phôi:
- Tắt công tắc nguồn hàn và sử dụng chìa vặn có rãnh để tháo vỏ bảo vệ của đầu ra. Nối cáp tiếp đất với cực âm đầu ra. Đặt trên vòng đệm lò xo mỏng, chốt bằng bu lông M10 và dùng cờ lê vặn chặt.
- Nối đầu khác của dây nối với phôi.
Nguồn hàn, đầu cấp dây và súng:
- Máy hàn phải được dùng với bộ cấp dây kèm theo máy nếu không có thể sẽ xảy ra hư hỏng.
- Nối cáp tiếp đất với cực dương đầu ra, đặt trên vòng đệm lò xo mỏng, chốt bằng bu lông M10 và dùng cờ lê vặn chặt vỏ bảo vệ đầu ra.
- Nối cáp điều khiển với ổ cắm chân không 6 chân và siết chặt.
- Nối súng với đầu cấp dây và gia cố những đầu nối khác.
Chai khí và đồng hồ đo khí:
- Bình khí phải được đặt nơi an toàn và ổn định.
- Nối đồng hồ đo khí và vặn chặt lại.
- Nối ống khí với đồng hồ đo khí bằng kẹp.
- Nối cáp của đồng hồ đo khí với ổ cắm ở phần sau của máy.
Chất lượng khí được sử dụng sẽ ảnh hưởng đến hiệu quả hàn, cần chú ý những điều sau:
- Khi hàn bằng chế độ CO2 phải dùng khí CO2.
- Khi hàn MAG thì sử dụng khí hỗn hợp.
- Khi khí CO2 và khí Argon được sử dụng cần sử dụng bộ pha khí.
- Khi sử dụng khí Argon cho khí hỗn hợp cần chọn khí Argon có độ tinh khiết cao (độ tinh khiết trên 99.9%).
Điều chỉnh công tắc đầu cấp dây:
- Đẩy công tắc đóng/ngắt tới khi dây thò ra ngoài súng 15mm - 20mm, sau đó nhả chốt. Dây hàn 0.8mm sẽ mỏng và dễ đứt do đó nên để tốc độ cấp dây chậm.
- Khi chọn bánh xe tải dây phải căn cứ vào đường kính dây chứ không phải nguyên liệu dây.
- Khi sử dụng dây hàn lõi thuốc, điều chỉnh áp suất tay cần nhỏ hơn áp suất dây cứng.
- Để an toàn sau khi sử dụng máy, kiểm tra công tắc của lưới điện (bộ đóng ngắt mạch tự động, bộ bảo vệ rò rỉ...) và công tắc nguồn của máy đã được ngắt chưa.
