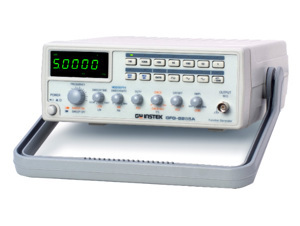

Máy phát xung tương tự Gwinstek GFG-8250A

Đặc điểm nổi bật của máy phát hàm GW Instek GFG-8250A

GFG-8250A có chức năng cung cấp các dạng sóng chuẩn về biên độ và tần số như: Hình sin, xung vuông, xung tam giác, răng cưa, TTL, CMOS mà không cần lập trình phức tạp.

có kích thước nhỏ gọn 251mm x 91mm x 291mm, trong lượng 2.3kg, thích hợp cho người dùng đặt tại chỗ để tạo ra các tín hiệu, biên độ, dạng sóng chuẩn.

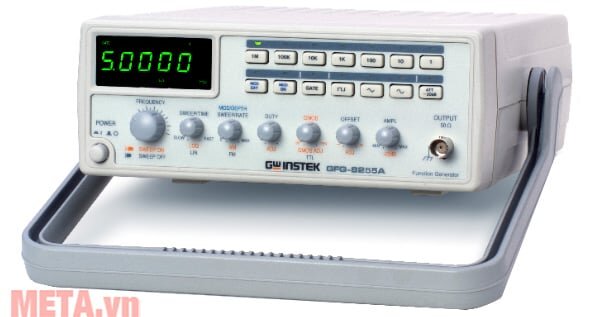

Hình ảnh máy phát hàm GW Instek GFG-8250A

Bảng điều khiển của máy được bố trí ở phía trước, đi kèm hướng dẫn sử dụng dễ dùng. Máy phát xung hàm Instek GFG-8250A là thiết bị điện tử công nghệ cao có vai trò quan trọng trong đời sống sản xuất, thí nghiệm, đo lường trong ngành điện tử viễn thông.

Phụ kiện bao gồm: Máy chính, hướng dẫn sử dụng, dây nguồn, đầu GTL-101 x 2.

Ngày nay máy phát xung hàm là thiết bị công nghệ không thể thiếu trong lĩnh vực sản xuất, sửa chữa hay bảo hành các loại thiết bị công nghệ điện tử hiện đại như: máy tính, điện thoại, radio và các loại thiết bị dân dụng khác,... Hơn nữa nhiều trường học và trung tâm dạy nghề cũng đã ứng dụng máy phát xung hàm vào công tác giảng dạy.

Thông số kỹ thuật của máy phát hàm GW Instek GFG-8250A

Sóng đầu ra: sin, vuông, tam giác, răng cưa, TTL, CMOSTần số: 0.5Hz - 5 MHz (7 khoảng)Trở kháng: 50Ω ± 10%

Sóng sin

• Độ biến dạng: < 1%, 0.5Hz - 100 kHz
• Độ méo hài: < 30dB
• Độ phẳng: < 0.3dB, dưới 500 kHz; < 1dB, dưới 5 MHz

Xung tam giác: Độ tuyến tính: > 98%, 0.5Hz - 100 kHz; > 95%, 100 kHz - 5 MHzXung vuông:

• Đối xứng: ± 2%
• Rise/Fall time: ≤ 50nS

Đầu ra CMOS: 4 Vpp ± 1 Vpp - 14.5 Vpp; Rise/Fall Time: < 120nSĐầu ra TTL: ≥ 3Vpp; Fan out; 20 TTL Load; Rise/Fall Time ≤ 25nSVCF (điện áp kiểm soát tần số): 0V - 10V ± 1V; 10kΩ

Đếm tần số:

• Tần số: 0.5Hz - 5 MHz
• Độ phân giải: 100 nHz với 1Hz, 1Hz với 100 MHz
•  Độ chính xác: ± 1 số

Thời gian cơ sở: ± 20 ppmTrở kháng đầu vào: 1MΩ/150pfĐộ nhạy: < 35 mVrms (5Hz - 100 MHz); < 45 mVrms (100 MHz - 150 MHz)

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
