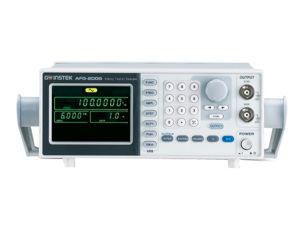

Máy phát xung tùy ý GWINSTEK AFG-2005

Đặc điểm nổi bật của máy phát hàm GW Instek AFG-2005

Máy phát hàm GW Instek sẽ phát ra các dạng sóng hình Since, vuông, răng cưa, nhiễu, xung tùy ý.  AFG-2005 sẽ là thiết bị hỗ trợ đắc lực cho các kỹ sư trong nghề điện, điện tử và các giáo viên dạy vật lý điện tử. Đây cũng là một thiết bị quan trọng dùng để hỗ trợ các ứng dụng tạo ra tất cả các loại sóng cần thiết cho thí nghiệm.

Phụ kiện bao gồm: Thân máy chính, CD (phần mềm + hướng dẫn sử dụng), nguồn, đầu GTL-101.

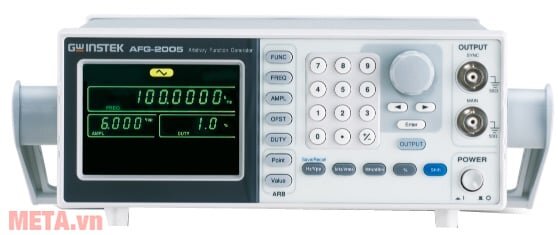

Hình ảnh máy phát hàm GW Instek AFG-2005

Instek sẽ tạo ra các tín hiệu chuẩn về biên độ, tần số, dạng sóng dùng trong thử nghiệm và đo lường. Kết quả xung xuất ra sẽ được hiển thị lên màn hình LCD.

Thông số kỹ thuật của máy phát hàm GW Instek AFG-2005

Sóng đầu ra: Since, vuông, răng cưa, nhiễu, xung tùy ý

Xung tùy ý:

• Lấy mẫu: 20 Msa/s
• Độ dài sóng: 4K
• Độ phân giải biên độ: 10 bit

Tần số:

• Sóng since, vuông: 0.1Hz - 5 Mhz
• Răng cưa: 0.1Hz  - 1 Mhz
• Độ phân giải: 0.1Hz
• Độ ổn định: ±20 ppm

Đầu ra:

• Biên độ: 1 mVpp - 10 Vpp (50Ω), ± 2%
• Offset: ± 5 Vpk ac + dc (50Ω), 2%
• Trở kháng đầu ra: 50Ω

Độ méo hài (Since)

• 55 dBc DC - 200 kHz, Ampl > 0.1 Vpp
• 50 dBc 200 kHz - 1MHz, Ampl > 0.1 Vpp
• 35 dBc 1 MHz - 5 MHz, Ampl > 0.1 Vpp

Xung vuông:

• Rise/Fall time: < 25ns
• Duty cycle: 1 - 99% (100 kHz), 20 - 80% (5 Mhz)

Răng cưa:

• Độ tuyến tính: < 0.1%
• Đối xứng điều chỉnh: 0 - 100%
• Lưu trữ: 10 ngăn nhớ

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
