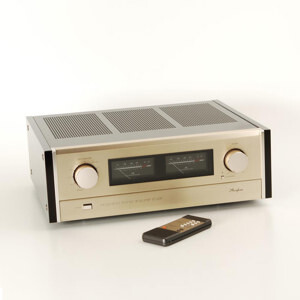

Giới thiệu Amply Accuphase E 305V
Amply Accuphase E 305V được sản xuất và ra mắt vào năm 1991, với giá bán của nó lên tới ¥ 280.000 tương đương 56 triệu tại thời điểm đó. với thiết kế độc đáo trang nhã phù hợp ghép bộ với nhiều hãng loa nổi trội. Âm thanh cao cấp, chất lượng âm thanh sạch sẽ, chi tiết hoàn hảo khẳng định thương hiệu accuphase tích hợp âm thanh nổi.
Chi tiết công nghệ và cấu tạo Accuphase E 305V

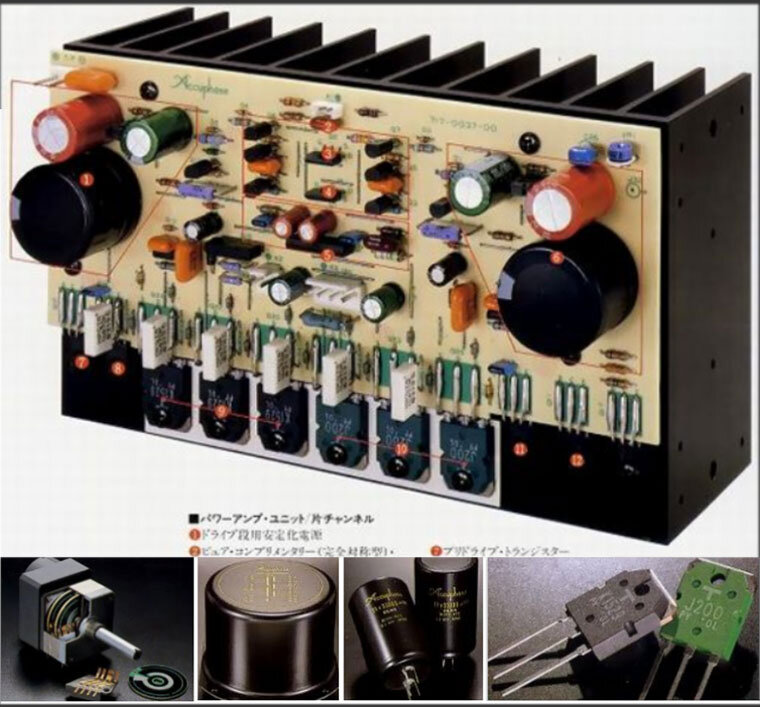

Bằng cách phát triển công nghệ mà Accuphase đã theo đuổi và phát triển trong nhiều năm đã đạt chất lượng khuếch đại song song riêng biệt. Power amplifier có 3 kết nối song song N-kênh điện MOS FET và P-kênh điện MOS FET trong thiết bị của giai đoạn đầu ra tương ứng là 3 kết nối cascode song song.
Bằng việc sử dụng song song của điện MOS FET, đã làm cho nó có thể để trích xuất đủ năng lượng cho trở kháng thấp.
Giữ càng nhỏ càng tốt luân chuyển giai đoạn, bằng cách giảm điện áp đặt vào đầu vào của giai đoạn cascode, bằng cách kéo ra hiệu suất của thiết bị, trở thành một băng thông rộng và tuyến tính rộng, ổ đĩa với sức mạnh MOS FET đã lý tưởng thực hiện.
Đơn vị đầu vào khác được sử dụng riêng biệt với mạch push-pull, và đẩy mạnh các FET của đầu vào để kết nối cascode.
Đối với analog-to-disk, cho cấp cao, nó được kết nối với tất cả các hệ thống kết nối trực tiếp mỗi khuếch đại đơn vị cho quyền lực.
Nó đã ổn định so với servo DC mạnh mẽ trong mỗi bộ khuếch đại đơn vị, và được đè nén sự xuất hiện của một trôi dạt DC.
Nó đã thông qua một bộ điều chỉnh âm lượng của sự phát triển mới.
Mức độ đầu vào của cơ quan quản lý đặc biệt thông qua điện trở ít gương tỷ lệ hoàn thành méo, tuyệt vời chịu mài mòn tùy thuộc gương, tuy nhiên giữa cọ vẽ và các điện trở, mà làm suy yếu mỡ chất lượng âm thanh sơn Nó không phải là.
Nhìn chung cơ cấu khối lượng bên ngoài đưa ra một dây dẫn thông qua các phần uốn từ một stator cố định điện trở, bàn chải nhưng tìm thấy thanh trượt, suy hao E-305V là điện trở có thể xoay, các phần của bàn chải Nó được cố định để nó đi trực tiếp ra bên ngoài như một chiếc điện thoại đầu cuối. Kết quả là, họ đã giảm số lượng khớp kim loại từ năm xuống ba để cải thiện chất lượng âm thanh.
Cơ chế bánh răng / động cơ điện được gắn vào bộ điều chỉnh âm lượng này và nó tương ứng với điều khiển từ xa.
Điều khiển logic / relay được sử dụng để chuyển đổi các tín hiệu nhỏ như bộ chọn đầu vào.
Bằng cách sử dụng rơle loại kín có chứa khí nitơ, có thể ngăn ngừa lão hóa vv, và nó có thể sắp xếp tại địa phương, do đó, hệ thống dây điện ở khoảng cách ngắn nhất là có thể.
Rơ le này sử dụng cấu trúc mạ vàng và dầm kép cho ngành truyền thông.
Nó đi kèm với một nguồn đầu vào và một điều khiển từ xa có thể điều chỉnh âm lượng.
Bởi vì bộ chọn đầu vào là một hệ thống chuyển mạch điện tử chuyển tiếp, bằng cách điều khiển mạch logic này với một bộ chỉ huy, không được trang bị sự suy giảm chất lượng âm thanh. Ngoài ra, điều chỉnh âm lượng cũng thông qua bộ điều chỉnh âm lượng cơ giới, khiên từ được áp dụng cho vỏ ngoài của động cơ này bằng tấm thép silic và ảnh hưởng bởi nhiễu bị khử.
Micro máy tính được thông qua cho demodulation điều khiển từ xa.
Được trang bị với một bộ khuếch đại bộ cân bằng có tính đến các đặc tính của từng loại MM và hộp mực loại MC.
MM Mở đầu vào, xem xét rằng sy Tsuriki điện áp của MM hộp mực, một trở kháng đầu ra cao hơn, và một chiếc điện thoại FET khả năng duy trì trở kháng đầu vào phía sau trên toàn bộ dải tần số.
Bởi vì MC Mở đầu vào để nhận tín hiệu yếu với một trở kháng thấp, một mạch đầu vào khác biệt theo một chiếc điện thoại tiếng ồn thấp, cho phép chơi nhỏ ồn ào bằng cách đạt được vòng lặp trở kháng NFB thấp.
Nó có một công tắc chuyển đổi và đầu vào / đầu ra / đầu ra để tách phần preamplifier và bộ khuếch đại công suất và sử dụng nó như một bộ khuếch đại độc lập.
Được chấp nhận điều khiển kiểu bộ lọc hoạt động được sử dụng cho bộ cân bằng đồ họa toàn diện được chấp nhận.
Các tín hiệu ban đầu đi thẳng và, nếu cần thiết, nó tạo ra các đặc tính riêng biệt, và thêm và trừ vào tín hiệu, và nó là một cấu trúc nhấn mạnh chất lượng âm thanh trong hệ thống.
Bằng cách sử dụng một nguồn điện chuyên dụng và một mạch điện áp không đổi cho mỗi phần preamplifier và bộ khuếch đại công suất, nhiễu qua bộ phận cấp điện bị ngăn chặn.
Ngoài ra, các biện pháp được thực hiện để đưa ra các biện pháp như xây dựng cấu trúc bên trong và vị trí để ngăn chặn các tác động bất lợi do khớp nối tĩnh điện và cảm ứng điện từ.

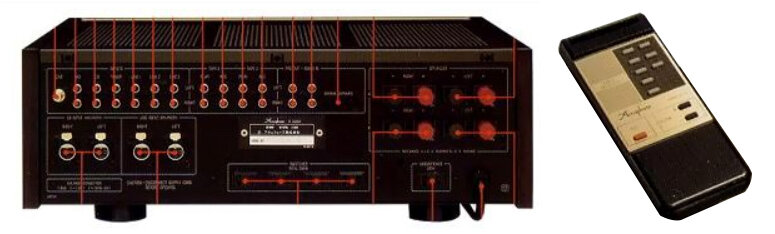

Tám dòng đầu vào và hai đầu vào đầu ghi băng có sẵn. Trong số này, đầu vào cân bằng được chuẩn bị cho hai dòng, CD và Line.

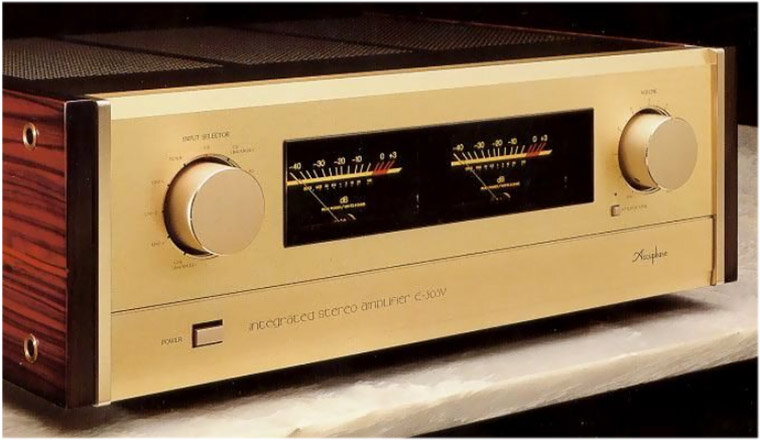

Giám sát đầu ra của phần bộ khuếch đại công suất có thể được kiểm tra bằng đồng hồ đo công suất lớn.
Đồng hồ sử dụng công thức nén logarit, vì vậy người dùng có thể thấy một dải động rộng cùng một lúc.
Thông số kỹ thuật amply Accuphase E 305V
| Công suất trung bình liên tục (cả hoạt động kênh, 20 Hz đến 20 kHz, hệ số méo 0,02%) | Tải trọng 4:: 180 W / ch 8 Ω tải trọng: 130 W / ch |
| Tổng tỷ lệ méo hài hòa (cả hai hoạt động kênh) | 0,02% (tải từ 4 đến 16,, 0,25 W đến đầu ra liên tục, 20 Hz đến 20 kHz) |
| Tỷ lệ biến dạng IM | 0,01% |
| Yếu tố bán phá giá | 100 (tải 8 ohm, 50 Hz) |
| Đánh giá đầu ra / đầu ra trở kháng | Đầu ra trước: 1,28 V / 200 Ω Đầu ra Recrap băng: 125 mV / 200 Ω (từ AD) Tai nghe: 0,4 V, trở kháng tương thích 4 đến 100 Ω |
| Đạt được | Đầu vào chính → Đầu ra: Đầu vào mức cao 28 dB → Đầu ra trước: Đầu vào AD 20 dB (MM) → Đầu ra thu băng: Đầu vào AD 30 dB (MC) → Đầu ra Recet Tape: 60 dB |
| Kiểm soát giai điệu | Âm trầm: Tần số chuyển đổi 300 Hz, ± 10 dB (50 Hz) Treble: Tần số chuyển đổi 3 kHz, ± 10 dB (20 kHz) |
| Bộ lọc cận âm | 17 Hz, -12 dB / oct |
| Attenuator | -20 dB |
| Đồng hồ đo công suất | Loại bản ghi nén Mức độ hiển thị mức đỉnh dB và đầu ra đọc trực tiếp ở mức 8 Ω tải |
| Tải trở kháng | 4 đến 16 Ω |
| Được sử dụng chất bán dẫn | Transistor: 59 miếng FET: 22 miếng IC: 24 miếng Diode: 69 miếng |
| Cung cấp điện | 100 V / 117 V / 220 V / 240 V, 50 Hz / 60 Hz |
| Tiêu thụ điện năng | không được trang bị đầu vào: 65 W Thiết bị điện Kiểm soát Luật: 310 W 8 ohm Tải Đánh giá đầu ra: 490 W |
| Kích thước bên ngoài | Chiều rộng 475 x Chiều cao 170 x Chiều sâu 418 mm |
| Trọng lượng | 22,7 kg |
| Bao gồm: Remote Commander RC-8 |
| Phương pháp điều khiển từ xa | Phương pháp xung hồng ngoại |
| Cung cấp điện | DC 3 V |
| Pin khô | SUM - 3 (chỉ định IEC R6) 2 miếng |
| Kích thước bên ngoài tối đa | Chiều rộng 64 x Chiều cao 149 x Chiều dài 18 mm |
| Trọng lượng | 140 g (kể cả pin) |
