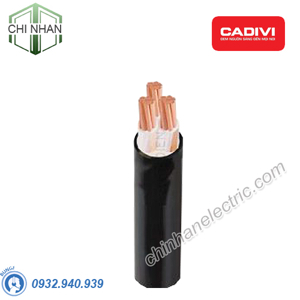

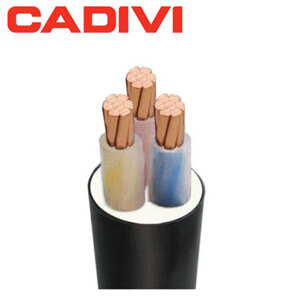

Cáp điện lực hạ thế 3 lõi 0.6/1kV CADIVI CV CXV-3×4

MÔ TẢ SẢN PHẨM

Cáp điện lực 4 lõi (3+1) 0.6/1kV CADIVI

• Part Number: 56001845
• Cáp điện lực hạ thế 3 lõi pha + 1 lõi đất, ruột đồng, cách điện XLPE, vỏ PVC.
• Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.



• Tiêu chuẩn áp dụng: TCVN 5935-1.



• Nhận biết lõi: Màu đỏ – vàng – xanh dương – không băng màu (trung tính) – xanh lục (TER). Hoặc theo yêu cầu khách hàng.

ĐẶC TÍNH KĨ THUẬT

• Cấp điện áp U0/U: 0.6/1 kV.Điện áp thử: 3.5 kV (5 phút).

  Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90°C

  Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250°C

  Model	CXV-3×4+1×2.5
  Tiết diện danh định	3×4 + 1×2.5 mm²
  Chiều dày vỏ danh định	1.8 mm
  Đường kính tổng gần đúng	14.0 mm
  Khối lượng Cáp Gần Đúng	323 kg/km
  Lõi pha
  Tiết diện danh định	4 mm²
  Kết cấu	7/0.85 N°/mm
  Đường kính ruột dẫn gần đúng	2.55 mm
  Chiều dày cách điện danh định	0.7 mm
  Điện trở DC tối đa ở 20°C	4.61 Ω/km
  Lõi trung tính
  Tiết diện danh định	2.5 mm²
  Kết cấu	7/0.67 N°/mm
  Đường kính ruột dẫn gần đúng	2.01 mm
  Chiều dày cách điện danh định	0.7 mm
  Điện trở DC tối đa ở 20°C	7.41  Ω/km
