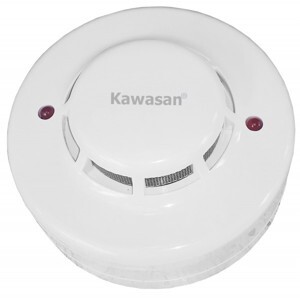

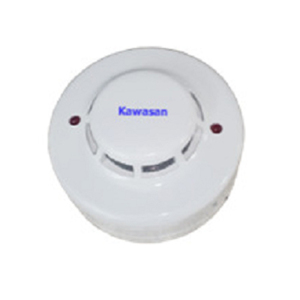

Đầu báo khói quang Kawa KW-SM05C

GIỚI THIỆU:

• Đây là thiết bị báo khói có dây, kết nối về trung tâm báo cháy, gắn trần, sử dụng văn phòng, nhà máy, sân bay, bến xe, nhà kho… sử dụng nguồn 12-24VDC.
• Khi phát hiện khói đèn báo sẽ chớp liên tục và đóng tiếp điểm RELAY báo về trung tâm báo cháy / báo động có ngõ vào kết nối NO

THÔNG SỐ KỸ THUẬT

• Nguồn hoạt động 12 VDC
• Dòng tiêu thụ tĩnh <60uA(tiết kiệm điện)
• Dòng báo động :16mA
• Tiếp điểm ngõ ra: NO
• Nhiệt độ làm việc: :-10°C~+40°C
• Kích thước : Ø100 x 50mm

HƯỚNG DẪN SỬ DỤNG

• Đấu nối dây nguồn,tín hiệu theo sơ đồ
• Chân 5 cấp nguồn (+),chân 2 cấp nguồn (-)
• Tiếp điểm ngõ ra NO: chân 3 và chân 6 khi có khói thì đóng lại(đấu nối với còi báo cháy hoặc trung tâm báo cháy kawasan)
• Với trung tâm báo động kawasan(Kw-260Sim-Kw262T-SL…)thì ngõ kết nối tiếp điểm 3 và 6 (SM05C) đưa vào GND và Z1….Z4 (trung tâm báo động)
• Dùng tay xoay đế báo khói ngược chiều kim đồng hồ để lấy đế ra để đấu nối dây , sau đó lắp đế này cố định trên trần.
•  Lắp thiết bị vào đế đã gắn trên trần để sử dụng.
• Kiểm tra  thiết bị bằng cách cho khói vào lồng cảm biến khói đến khi đủ mật độ khói thì đèn led tín hiệu nháy nhanh và sáng là thiết bị hoạt động tốt
• Lắp thiết bị vào đế đã gắn trên trần để sử dụng.

Những Chú Ý Quan Trọng

1/ Khi Có Báo Động:

• Kiểm tra ngay khu vực báo động và nếu phát hiện cháy thì chú ý cúp cầu dao điện sau đó dùng các dụng cụ chữa cháy (bình chữa cháy, nước, cát, dùng chăn hoặc mền nhúng vào nước và chụp vào đám cháy.
• Nếu thấy không thể dập đám cháy thì kêu cứu để người khác giúp đỡ, hoặc gọi 114 để báo đội chữa cháy chuyên nghiệp đến trợ giúp.

2/ Kiểm Tra Thiết Bị:

• Định kỳ ít nhất 1 tháng /lần kiểm tra hệ thống thiết bị báo khói có  làm việc bình thường không.
