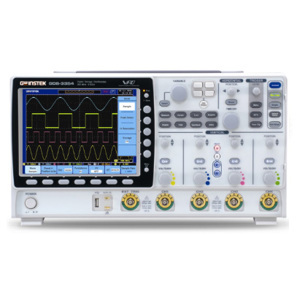

Máy hiện sóng số GWinstek GDS-3152

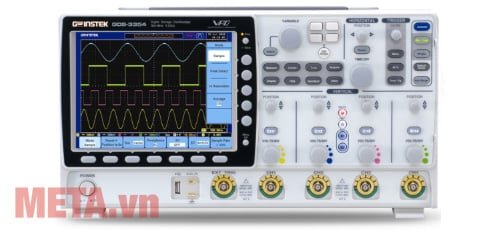

Những tính năng nổi bật của máy hiện sóng số GW Instek GDS-3152

Máy hiện sóng số GW GDS-3152 được trang bị băng thông 150 MHz, 2 kênh đầu vào, tốc độ lấy mẫu trong thời gian thực 5 GSa/s và hiển thị dạng sóng theo công nghệ VPO.

Máy đáp ứng nhu cầu của việc kiểm tra nhiều tính hiệu đồng thời trong những cửa sổ khác nhau nhằm đáp ứng nhiều yêu cầu khắt khe trong lĩnh vực sản suất và nghiên cứu. Phần mềm phân tích công suất và phần mềm phân tích bus nối tiếp (tùy chọn) tạo thuận lợi trong việc nghiên cứu và sản xuất các sản phẩm liên quan.

Máy hiện sóng số GDS-3152 cung cấp giải pháp tổng thể cho nhiều ứng dụng khác nhau trong các lĩnh vực giáo dục, dịch vụ và công nghiệp.

Máy được thiết kế với nhiều tính năng cao cấp mang lại cho khách hàng giá trị cao nhất cho cả thị trường mục tiêu tổng thể và thị trường mục tiêu chuyên nghiệp.

Chức năng chia màn hình

Chức năng phân chia màn hình hiển thị giúp GDS-3152 cho phép 2 kênh đầu vào hoạt động độc lập và hiển thị theo thứ tự màn hình phân chia.

Chức năng trigger và thiết lập hoàn chỉnh

Máy hiện sóng số GDS-3152 còn cho phép lấy trigger nhiều loại khác nhau, bao gồm video, độ rộng xung, Runt, thời gian rơi, Alternate, trễ theo thời gian, trễ theo sự kiện và giữ tắt.

Tốc độ lấy mẫu cao, hiển thị và xử lý tín hiệu theo công nghệ VPO, chức năng trigger linh hoạt, tất cả những tính năng trên làm nên một thiết bị đo mạnh mẽ để chụp lại dạng sóng và hiển thị nhiều loại tín hiệu khác nhau.

Tự động cân chỉnh thang đo theo trục thời gian và trục biên độ

Chức năng tự động cân chỉnh thang đo tự động theo trục thời gian và trục biên độ cho phép GDS-3152 hiển thị dạng sóng khi tần số hoặc biên độ tín hiệu đầu vào thay đổi.

Chức năng này đặc biệt hữu dụng khi người dùng cần thay đổi que đo và kiểm tra nhiều điểm khác nhau trên mạch mà có biên độ và tần số thay đổi.

Chức năng phóng to kép

Chức năng phóng to cửa sổ của máy hiện sóng số GDS-3152 cho phép hiển thị kép đồng thời cửa sổ chính để hiển thị dạng sóng và cửa sổ phóng to để quan sát một cách chi tiết từng vị trí dạng sóng.

28 phép đo tự động

Máy hỗ trợ 28 phép đo tự động đồng thời, được nhóm trong 3 đại lượng chính là biên độ, thời gian và độ trễ.

Chức năng FFT

Với chức năng FFTrms, dòng máy GDS-3152 có thể hiển thị rõ ràng tần số cơ bản của dạng sóng thu được. Chức năng FFT của GDS-3152 hỗ trợ các cửa sổ chữ nhật, Hamming, Hanning và Black-harris.

Chế độ X-Y

Chế độ X-Y của máy hiện sóng số GDS-3152 cho phép hiển thị 2 cặp X-Y đồng thời. Các thông số đo được bao gồm hình chữ nhật, cực, sản phẩm và tỉ lệ phù hợp của các ứng dụng X-Y phổ biến. Các mô hình X-Y và các dạng sóng trong miền thời gian có thể được hiển thị trên màn hình cùng một lúc.

Máy hiện sóng số GW Instek GDS-3152 được trang bị nhiều tính năng thông minh

Phần mềm ứng dụng mở rộng

Máy hiện sóng số GDS-3152 cho phép người dùng tự do cài đặt phần mềm ứng dụng bổ sung trong tương lai tại trang web của hãng, cung cấp một môi trường mở để nâng cấp phần mềm tùy chọn và tính năng bổ sung tích hợp sẵn trong bất cứ khi nào người dùng có nhu cầu.

Xem các file dạng sóng

Máy hiện sóng GDS-3152 cung cấp một giao diện vận hành tối ưu cho việc chụp lại màn hình và lưu trữ một số lượng lớn các dạng sóng khác nhau. Để giúp các kỹ sư tránh việc lựa chọn sai file cần dùng, chức năng xem sơ lược dạng sóng mà không cần mở file giúp việc vận hành máy hiện sóng trở nên hiệu quả và thuận tiện hơn.

Phần mềm điều khiển từ xa

Sử dụng một cổng USB kết hợp với phần mềm điều khiển từ xa Freewave được cài trên máy tính là cách dễ dàng nhất để chụp dữ liệu từ máy hiện sóng số GDS-3152. Với giao diện người dùng đơn giản và tính năng mạnh mẽ, FreeWave cho phép bạn hiểu rõ nhất về GDS-3152.

Hỗ trợ nhiều giao tiếp khác nhau

Máy hiện sóng số GDS-3152 được trang bị hai cổng USB 2.0 ở mặt sau, một cổng USB ở mặt trước, cổng RS 232, LAN, đầu ra video SVGA và cổng chuyển đổi GPIB sang USB, cho phép bạn thực hiện nhiều thao tác một cách tiện lợi.

Phần mềm phân tích bus nối tiếp hỗ trợ I2C, SPI và UART

Các phần mềm phân tích bus nối tiếp của GDS-3152 trang bị các công cụ phân tích đầy đủ để kích hoạt và giải mã giao diện bus nối tiếp thường được sử dụng, trong đó có I2C, SPI và UART.

Phần mềm phân tích công suất

Phần mềm phân tích công suất của máy hiện sóng số GDS-3152 cung cấp 4 chức năng đo bao gồm: Chất lượng công suất, sóng hài, gợn sóng và dòng Inrush.

Các chức năng phân tích chất lượng điện cho phép các phép đo điện áp, dòng điện, tần số, công suất và các thông số chất lượng liên quan khác để cải thiện hiệu suất nguồn cung cấp.

Thông số kỹ thuật

• Băng thông: 150Mhz
• Số kênh: 2+EXT
• Tốc độ lấy mẫu: 2.5Gsa/s
• Rise Time: 2.3ns
• Độ nhạy: 2mV/div ~ 5V/div @ 1MΩ; 2mV~1V/div @ 50/75Ω
• Độ chính xác: ±3%
• Độ dài sóng: 25k điểm/ kênh
• Độ phân giải: 8 bit
• Trở kháng vào: 1MΩ±2%
• Đầu vào max: 300Vrms , CATI @1MΩ; 5 VRMS max, CAT I @50/75Ω
• Tính toán sóng: + , – , x, FFT, FFTrms ,Zoom FFT
• Giới hạn băng thông: 20Mhz (-3dB)
• Độ nhạy thời gian: 1ns/div ~ 100s/div
• Trigger: CH1, CH2, Line, EXT
• Chế độ: X-Y
• Màn hình: 8 inch, 800×600
• Giao tiếp: RS-232, USB 2.0, USB Host, Ethernet (LAN)Port
• Nguồn: AC 100V-240V , 48 ~ 63 Hz

Lưu ý: Hình ảnh sản phẩm chỉ có tính chất minh họa, chi tiết sản phẩm, màu sắc có thể thay đổi tùy theo sản phẩm thực tế.
