Giới thiệu nguồn Thermaltake TR2 450W
Thời điểm này vga 960GTX đang rộ lên như một hiện tượng ở tầm trung đặc biệt là ở VN khi có sự tham gia của rất nhiều hãng với rất nhiều thiết kế ăn thua nhau từng tí một. cũng có không ít câu hỏi đặt ra là chọn nguồn nào phù hợp cho 960 GTX?
Nhân đây mình test luôn thử một con TR2 450W là bản mới do CWT làm OEM thay thế cho TR 450W trước đây do FSP OEM.
1. Hình ảnh tổng thể TR2 450W

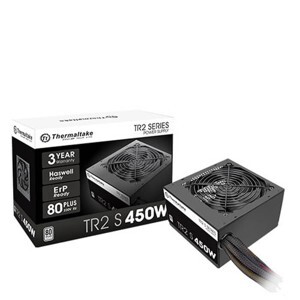

TR2 450W đóng gói bằng hộp giấy, bên trong nguồn bọc bóng hơi chống sốc kèm theo phụ kiện là dây nguồn, túi ốc và một vài dây thít. Hộp in đầy đủ thông số, hiệu suất đạt chuẩn 80 Plus Bronze, số lượng dây cấp nguồn và một số tính năng thiết kế nổi bật như single 12Vol rail, dùng tụ Japanese AntiVirus.

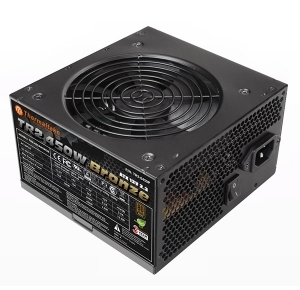

Phần tem logo và thông số sẽ được quay ra ngoài khi lắp máy, các phần còn lại đều phủ sơn đen nhám như nhiều bộ nguồn khác trong tầm tiền. Bộ nguồn này sử dụng 1 quạt 12cm dùng chính điện 12vol do nguồn cung cấp, quạt thổi gió vào linh kiện và đẩy ra phía sau qua các lỗ thoát gió hình tổ ong.
2. Hình ảnh chi tiết TR2 450W
Dây nguồn ra được bọc lưới toàn bộ từ gốc đến ngọn cho nên nhìn bộ dây của TR 450 khá là đẹp, phần dây từ nguồn ra được thít chặt đỡ tuột lưới và bọc vòng nhựa bảo vệ.
Bộ dây nguồn của TR2 450W rất dài, khoảng 70cm cho dây 24pin-main/8Pin-cpu phù hợp với cả những hệ thống server có thiết kế main khác biệt về vị trí đầu cắm nguồn.
Một dây cắm VGA 6+2 duy nhất (đầu đỏ) dài khoảng 60cm tương thích với những VGA 1 nguồn phụ 6pin hoặc 8pin.
Các dây Sata và Molex 4pin dài 50cm và thêm 15cm nữa mỗi khúc gấp.
Em này sử dụng quạt có tem Thermaltake nhưng do Yateloon làm OEM với thông số 0.3A 12Vol. Quạt được cẩn thận lắp thêm một tấm bóng kính định hướng gió thổi tập trung vào phía lắp linh kiện bên trong.
Mạch phía trên là hầu hết toàn bộ linh kiện, sử dụng nước mạch mầu đen trông sang hẳn, 2 phiến tản nhiệt kích thước nhỏ chẻ răng để tăng tiếp xúc với gió từ quạt thổi thẳng xuống.
Mạch bên dưới lại là mầu xanh ngọc, hầu hết dùng các linh kiện dán cho nên mặt trên mới thông thoáng như vậy.
TR2 450W sử dụng một đường +12vol duy nhất 408W – 34A , đây là thiết kế tiện lợi cho những bộ nguồn công suất trung và cao, nhưng để duy trì được điện áp khi tải nặng tiệm cận 100% thì đòi hỏi linh kiện phải tốt, linh kiện của TR2 450W tới đâu thì ta bắt đầu xem từ đầu vào ở phần tiếp của bài viết.
3. Linh kiện TR2 450W
Bộ lọc nhiễu của TR2 450W phải nói là cực đầy đủ với 3 tầng cuộn dây + 2 tụ lọc, ngoài ra đường dây có thêm vòng ferrite chống nhiễu và bên dưới có MOV chống sét nối tắt tới cầu chì để bảo vệ linh kiện nguồn.
Một điểm mà TR2 450 trội hơi so với những con cùng flatform là sử dụng diode cầu cực ngon: GUB1006 10A/420v nắn điện chính cho mạch, với điện 220v công suất tối đa nguồn 450w hiệu suất 84% thì chỉ mới hết có ~2.43A , con diode này thậm chí còn dư sức dùng với nhiều nguồn 600-700-800W cho nên không hề sợ nóng hay giảm hiệu năng trên nguồn 450W mặc dù không hỗ trợ tản nhiệt cho riêng diode. Kế tiếp là biến áp PFC bọc kín mít tăng độ tự cảm, tránh nhiễu từ ra xung quanh và chí ít nhìn cũng chuyên nghiệp hơn các loại cuộn cảm hở. Tụ điện chính tới từ hãng tụ danh tiếng Nhật bản: Nippon Chemi-con dung tích 180uF 400v 85*C, tuy dung tích không được cải tiến nhưng việc dùng tụ từ hãng tên tuổi sẽ giúp người sử dụng an tâm hơn phần nào về độ bền.
